Salle d’animation municipale – Orliénas – chantier (69)



 »Project presentation: The project lays perpendicular to the steep and manages to modify the perception of inside to outside shelter, using wood in intimate spaces, and shiny inox tiles for the bigger parts. The inox reflects and melts the way the landscape is percieved depending on the light, the weather, and it drives the pedestrian to seek shelter in the woor area, protected by a very generous cantilever ( 5m) that allows sun and rain protection. Project is constructed in concrete, wood, steel and inox tiles. It is also noticeable that the project is producing more energy than it uses, thank to geothermal probes, sunpanels producing electricity, and very good air leaks control. Due to very strong acoustic control, the shell of the project is able to isolate 56 db(a) from its surroundings, this was made possible using special acoustic glass, with soundproof aluminium frames and massive roof and walls insulation ( roof complex is 55 cm thick). The team would like to thank the client, but also the builders of this building for their serious involvement in reaching all ambitious goals. All late pics copyrighted

[Pénélope Octavio|http://www.penelopeoctavio.blogspot.com/|fr] photographer Website entry with the different evolutions of the project for and after the competition can be seen here

Vidéo aérienne et montage par Strukturwebvideo / arcomdesign www.arcom-design.fr

__________________________________________________________________________________

Voici les photos du chantier de la salle d’animation dont les images du projet, et ses différentes évolutions sont visibles ici. Les photos dernières photos sont de Pénélope Octavio La lecture du sujet commence en bas de page.

les loges / salle de danse

les sas sont traités en triply

le bloc vestiaire

Coulissant sécurisant la scène

Cloison mobile ouverte et rangée dans son logement

coursive technique ( onduleurs photovoltaique, gaines CTA ( les isolants ne sont pas encore mis en place sur les gaines)…

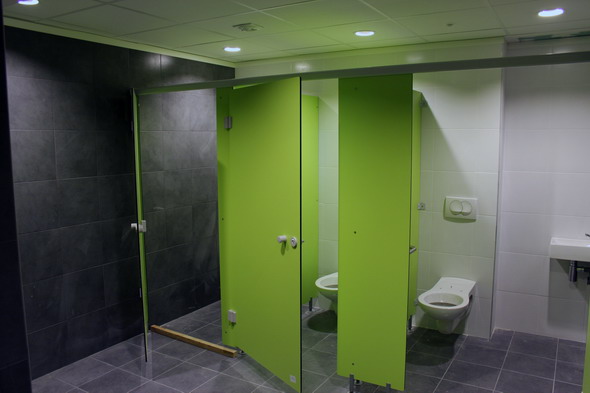

Sanitaires publics sur le hall

correction acoustique intérieure, qui en plus de l’énorme correction vis à vis de l’extérieur, représente une part importante du budget

scene, progression des plans et variations de matières et couleurs sobre.

moquette de protection encore en place

la jonction petite salle / grande salle

poteaux aciers remplis de béton, la solution est finalement la meilleure pour perdre l’échelle et ne pas sentir de structure dans cette zone

regards de géothermie qui seront cachés par des végétaux bas

manque l’angle inox sur les coins du bâtiments

la rampe pmr

l’accès au hall

le bardage fonctionne bien et dématérialise les masses du bâtiment.

pré-receptions

l’acrotère forme garde corps ( couvertine de 65cm!)

le stationnement  » permanent » en pavage engazonné

vue du parking depuis la toiture

Vue depuis le théatre de verdure ( a comparer avec la perspective ci dessous)

noue de rétention des eaux pluviales des parkings. Plantations de saules et végétaux adaptés aux milieux humides.

panoramique

facade coté route. Le traitement des abords extérieurs est quasiment terminé

traitement de la façade nord. galets en cours de pose

vue vers Taluyers

succession de plans de la scene

mur support d’escalier finalement poncé ( prévu brut de décoffrage). Un vernis de protection mat/satiné va etre posé pour le nettoyer plus facilement

détail des locaux de rangements et des traitements acoustiques muraux

détail de fixation de l’armature pour la porte ( lourde) du rangement des cloisons mobiles

le bloc est dans la continuité du bloc sanitaires extérieur

mise en place du bloc billetterie et rangement cloisons mobiles

vue de l’ensemble du parking visiteurs occasionnels ( manifestations)

voie d’accès des livraisons et acces pompier)

vue des noues de rétention ( les arbres ( saules..) vont grandir)

parking engazonné avec voirie en gravier

enrobés tirés ( on dit tirés plutot que coulés puisque la machine tire la matière au sol )

sous face entrée avec luminaires en quinconce

Grande salle en cours de finition

petite salle juste avant la pose des habillages bois

Un projet c’est aussi un gros plan de réseaux – VRD qui souvent incombe a l’architecte

Intégration dans le bardage de la porte du local traiteur

terrasse extérieure couverte enfin terminée..a noter l’excellent travail du bardeur, l’entreprise Couvracier et son équipe.

accès en cours de finition ( manquent les luminaires )

fin de pose des pavés engazonnés coté route.

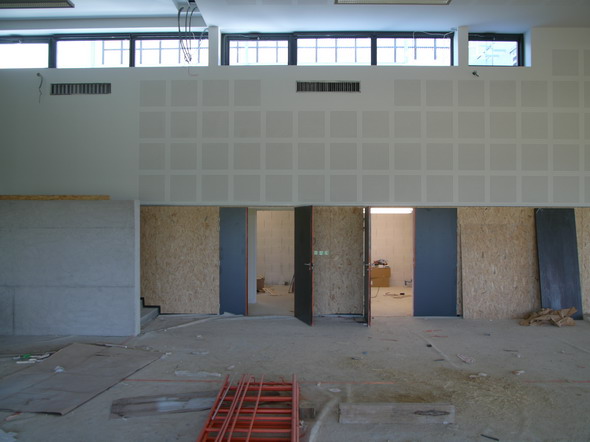

pose des placos acoustiques

théatre de verdure mis en place

jonction inox mélèze

mise en place des habillages latéraux

test initial d’étanchéité à l’air. le batiment est mis en dépression et on regarde ou se situent les points faibles: un grand classique: les serrures. le batiment est pour l’instant en dessous des minimales a atteindre ce qui est très bon, et pourra etre amélioré d’ici la fin du chantier.

le platelage sera posé tout à la fin. Il manque encore les luminaires encastrés en quinconce dans le plafond

Angle Nord Est: la jonction se fait à l’angle entre le bois et l’inox. Le soubassement nord est en inox

Rampe PMR d’accès à l’abri des intempéries sur la façade d’arrivée de la salle

Porte à faux: 4m

Vue des deux salles et du support de cloison mobile ( 80 kg / ml environs)

surimpression d’une perspective APS avec le projet

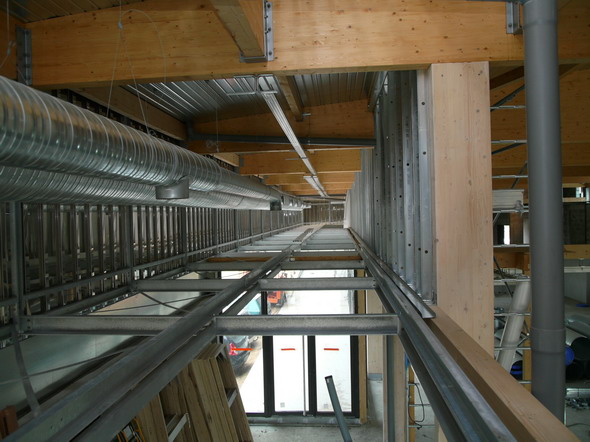

coursive technique au dessus du hall, avant pose du caillebotis de circulation

petit toit technique: on distingue bien le parevapeur recouvrant l’ensemble du projet et source de difficultés de calfeutrement.

Voila une tête de puit de géothermie ( bi tube donc 2 descente et deux remontées): c’est peu encombrant.

Le batiment a energie positive c’est des murs de 50, ici 27 extérieurs d’isolant et bardage, 20 de mur, et isolation des acroteres…la couvertine est à l’avenant! Enorme!

pb d’alignement de la structure porteuse du bardage: grande lecon pour l’avenir ( et pour ceux que ca intéresse): lorsque l’on prévoit une structure primaire pour porter une finition: toujours prévoir un réglage possible au niveau de la derniere lisse ( trous oblongs…etc) ou prévoir une ossature secondaire reglable ( bcp plus couteux) en support de la finition.

facade nord: terrassements en cours

angle inox

facade Sud inox en place ( manque les couvertines, la bavette inférieure, et les habillages bois + menuiseries )

c’est beau!

Les ecailles sont invisibles dans ce sens ( crépuscule)

Bardage inox en cours de pose

Plénum technique dans la zone du hall Vue du théatre de verdure en contrebas

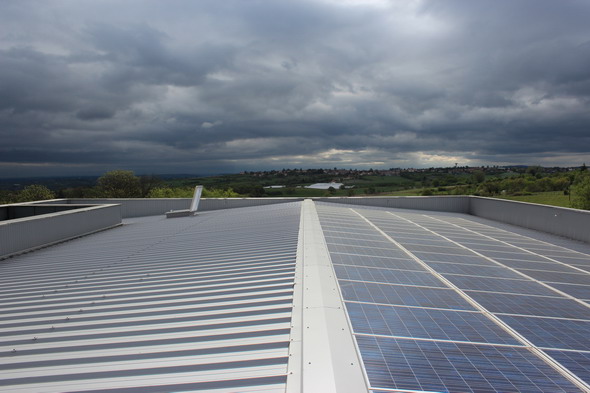

Panneaux photovoltaiques mis en place

Vue latérale facade Est

Manque la paroi intermédiaire entre coursive technique et salle, et les habillages inox

rampe d’accès coulée ( sera revêtue de plancher bois )

Porte à faux équipé de la structure secondaire: auvent, protection, abri…

Pose de la fin des agglos

Vue depuis la petite salle vers la scene

Facade Nord coté locaux services et CTA ( a l’étage)

Façade Nord en cours d’achevement

Fixation des muralières porteuses du bardage: la réservation pour le passage des gaines de ventilation fait l’objet d’un support spécifique ( bois recoupé)

Porte à faux coté vallée

porte a faux sur la coursive d’entrée, depuis le parvis d’arrivée

Porte a faux avant en construction mixte

Lamellé collé et bois massif

Mise en place de la charpente

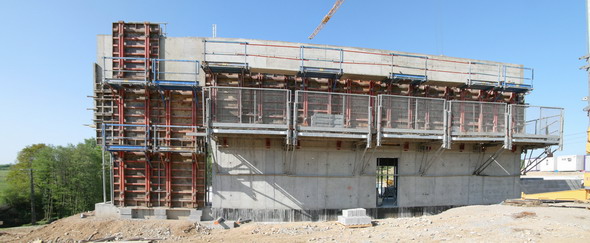

Avant dernier voile en cours de préparation

porte à faux ambitieux!

vue depuis le bas du terrain ( a comparer avec la perspective équivalente)

réseaux sous dallage> un tel gruyere qu’on passe en dallage porté

décoffrage en cours

elevation du bloc technique avec local CTA

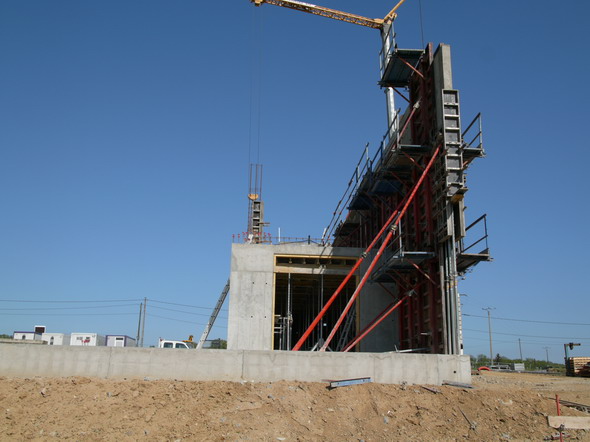

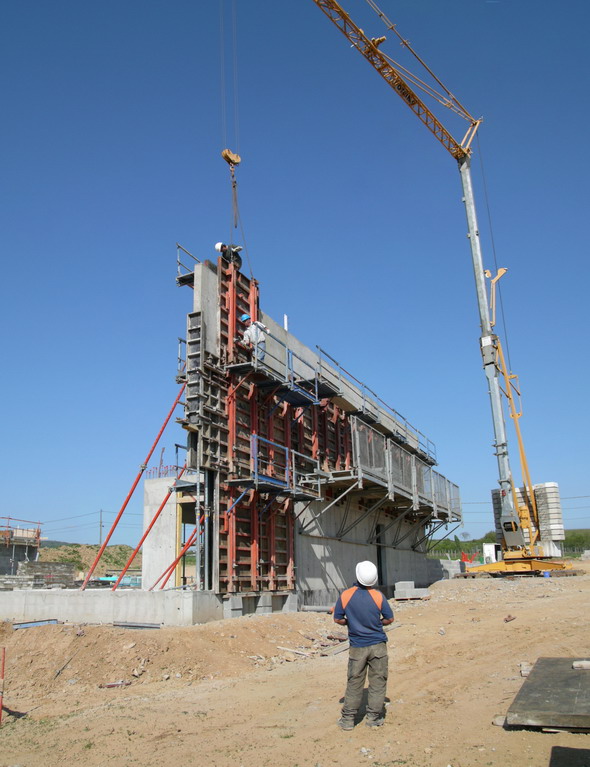

Coulage de la poutre voile en porte a faux

grue en place

cunette ( pour ceux qui ignorent ce que c’est> formes de pente sur fondations ou dans les regards permettant d’évacuer ou guider l’eau)

parpaings calibrés

réunion de chantier: chaude ambiance! ( enfin c’est relatif)

réseaux sous dallages

vude depuis le hall d’entrée vers la coursive d’accès abritée bloc sanitaires fondations presques achevées

Les gros massifs de fondation: environs 20 m3 de béton pour le plus a droite ( trouver le bon sol et s’y ancrer demande de la profondeur ici).

intempéries! ( 21 jours déjà!)

coulage des fondations en cours: les plots recoivent les poteaux en lamellé collé. La longrine la plus a droite est une bèche antigel ( l’espace entre les deux est la zone sous l’auvent périphérique du projet)

Terrassement des plateformes: la différence de rupture figure la hauteur de la scène

Stockage des terres en bordure du terrain.

Décapage de la terre végétale au bulldozer ( 35cm environs)

Le site originel: un champ de foin
